Силовое реле Gruner 750H

ДИСТАНЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ МАССЫ / ПЛЮСА 12В - 300А

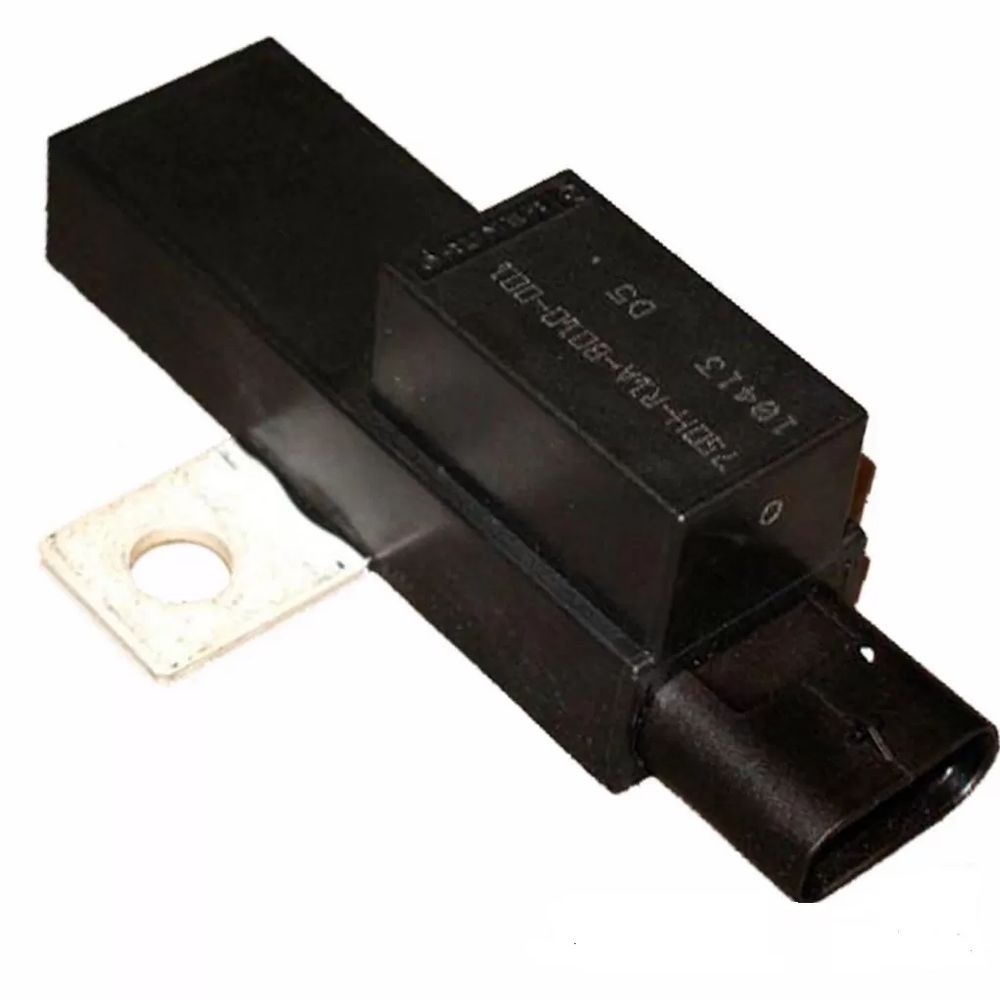

Дистанционно управляемое, поляризованное (изменение состояния вкл/выкл кратковременной подачей напряжения на управляющие контакты) силовое электромагнитное реле на 12V, коммутирующее в зависимости от необходимости либо плюсовую шину либо массу. Долговременный коммутируемый ток на 12V - 300A, пиковая кратковременная нагрузка 2-3 мин 1000A. Реле выполнено в полностью герметичном корпусе небольшого размера 76х30х20мм. Силовые контакты реле позволяют подключить провода сечением вплоть до 50мм2.

Особенности установки реле Gruner 750H:

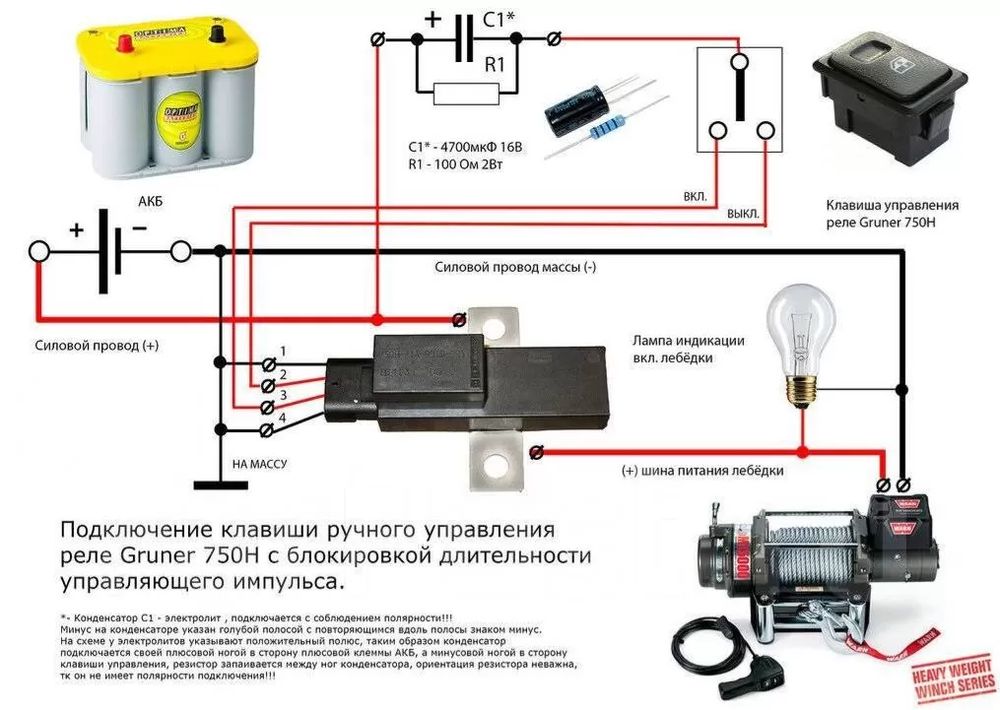

Реле управляется кратковременной подачей напряжения, для включения на выводы 3 (+12В) 4 (масса), для выключения на выводы 2 (+12В) 1 (масса). После снятия управляющего напряжения реле "запоминает" свое положение и может оставаться во включённом либо выключенном состоянии неограниченное время, без подачи управляющего напряжения. Длительность управляющего напряжения не более 1/2 - 2сек, напряжение от 5,5 до 16В, ток потребляемый катушками 1,5А.При длительной подаче управляющего напряжения на катушки реле (более 20сек), реле выходит из строя.
1. Соблюсти полярность подключения управляющих сигналов! В случае переплюсовки реле выходит из строя!!!* ( *- верно для версии реле -001 )
2. Подача КРАТКОВРЕМЕННЫХ импульсов на управляющую колодку реле для его переключения! По паспорту реле переключается за ~30ms при напряжении от 6В до 16В. При длительной подаче напряжения (несколько десятков секунд) на управляющую колодку, реле может выйти из строя!!!
3. Надёжный монтаж силовых выводов реле, не допускающий ФИЗИЧЕСКИХ знакопеременных нагрузок!!! При воздействии длительных знакопеременных нагрузок на силовые выводы, произойдёт их выламывание из корпуса. Подробно с правилами монтажа реле можно ознакомиться здесь –
ВАЖНО: Монтаж реле необходимо производить исключительно на тугоплавкие электротехнические сорта пластика (гетинакс, стеклотекстолит, эбонит, фторопласт, стекловолокно, углепластик итд итп ) Рабочая температура выводов реле может достигать 120С на максимальной нагрузке, и в случае монтажа реле на легкоплавкое основание – оргстекло, полиэтиленовые пластики, возможно прослабление силовых контактов с последующим их сильным разогревом из-за точечного контакта и деформацией корпуса реле с выходом его из строя.
4. В случае возможной работы реле под водой, крайне рекомендуется предпринять меры для гарантированной герметичности управляющего разъёма!!! Полную герметичность со стороны разъёма обеспечивает оригинальный разъём Hirschmann.
!В ЛЮБОМ СЛУЧАЕ! при использовании разъёма ВАЗ!!! ВАЖНО устанавливать реле таким образом, что бы в «стакане» разъёма реле не скапливалась вода ( вниз разъемом, либо с небольшим уклоном что бы стекала вода), тк разъем ВАЗ обеспечивает лишь пыле-брызгозащиту.
